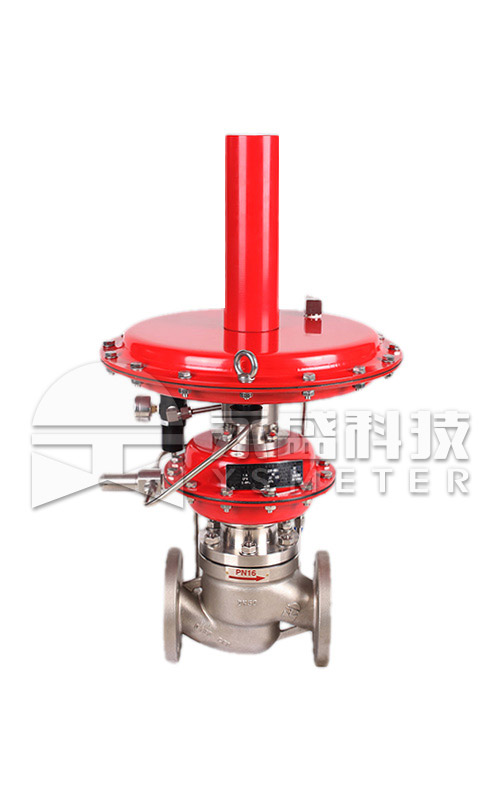

ZZYP-II系列带指挥器操作自力式压力调节是不需要任何外加能源,利用被调介质自身能量而实现自动调节的执行器产品。该产品采用单座阀快开流量特性调节机构,介质压力稳定,调节精度高,密封性能安全可靠,在运行期间可任意对设定值进行调整等特点。因而它适用于各种工业炉燃烧系统燃料气体、石油在制品或油库贮罐保护气体(氮封)与热处理保护气体的微压自动调节等场合。

1、无需外加驱动能源,设备费用低;

2、结构简单,维护工作量小;

3、设定点可调且范围宽,便于用户连续调整;

4、本体取压,管路安装方便;

5、无填料、无摩擦式活动组件,调节灵敏、控制精度高。

1、带指挥器操作自力式阀后压力调节阀的工作原理:

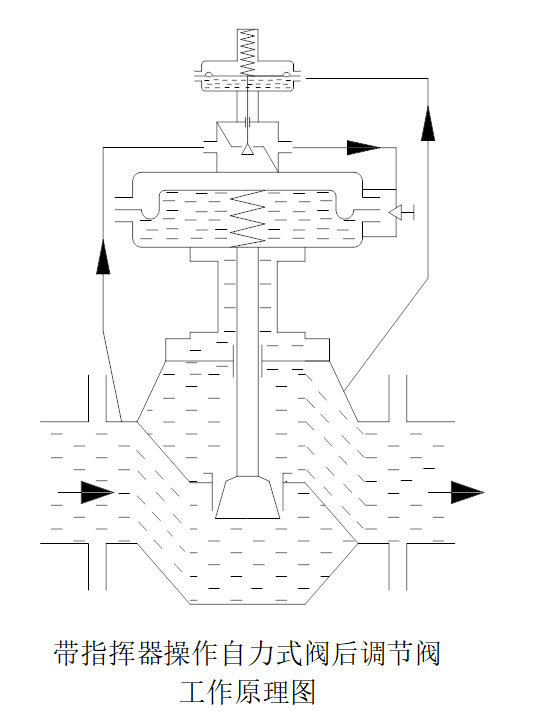

带指挥器操作自力式阀后压力调节阀(B型),其初始阀芯的位置在关闭状态,指挥器阀芯位置在全开位置。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1通过指挥器阀芯节流后输入主阀上下膜盖,通过主阀针型阀调节下膜盖进气量,使上下膜盖产生压力差,推动主阀阀芯开启,P2经过导压管输入指挥器下膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了指挥器阀芯的开度,从而控制主阀上下膜盖的压力差,最终控制主阀阀芯位置,从而控制阀后的压力。

当阀后压力P2增加时,P2作用在指挥器下膜盖膜片上的作用力也随之增加。此时,膜片上的作用力大于弹簧设定的反作用力,使指挥器阀芯关向阀座位置,导致指挥器阀的开度减小,进入到主阀上下膜盖的压差减小,使主阀阀芯开度减小,从而P2降低,直到指挥器膜片上的作用力与弹簧的反作用力相平衡为止,从而使P2降为设定值。同理,当阀后压力P2降低时,动作方向与上述相反。

Image module

2、带指挥器操作自力式阀前压力调节阀的工作原理:

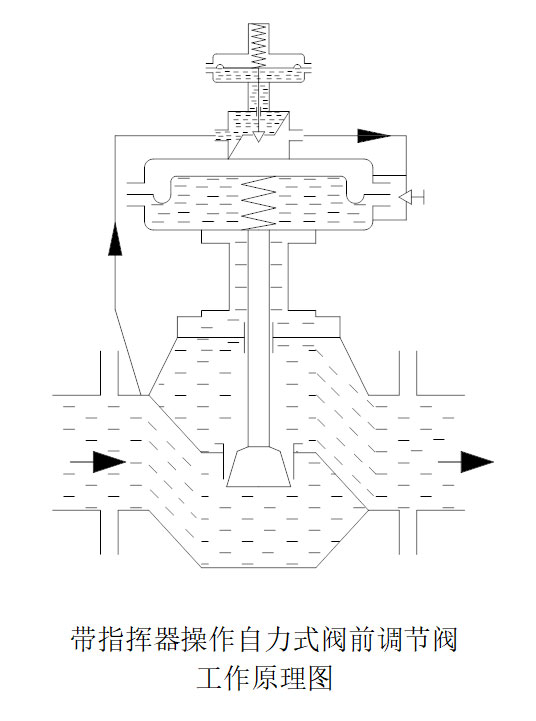

带指挥器操作自力式阀前压力调节阀(K型),其初始阀芯的位置在关闭状态,指挥器阀芯位置在关闭位置。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1进入指挥器下膜盖,打开指挥器阀芯,经节流后输入主阀上下膜盖,通过主阀针型阀调节下膜盖进气量,使上下膜盖产生压力差,推动主阀阀芯开启。P1经过导压管输入指挥器下膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了指挥器阀芯的开度,从而控制主阀上下膜盖的压力差,最终控制主阀阀芯位置,从而控制阀前的压力(泄压)。

当阀前压力P1增加时,超过压力设定值,P1作用在指挥器膜片上的作用力也随之增加。此时,膜片上的作用力大于弹簧设定的反作用力,使阀芯远离阀座位置,导致指挥器阀的开度减大,进入到主阀上下膜盖的压差增大,使主阀阀芯开度加大,从而P1降低,直到指挥器膜片上的作用力与弹簧的反作用力相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时,动作方向与上述相反。

Image module
Image module

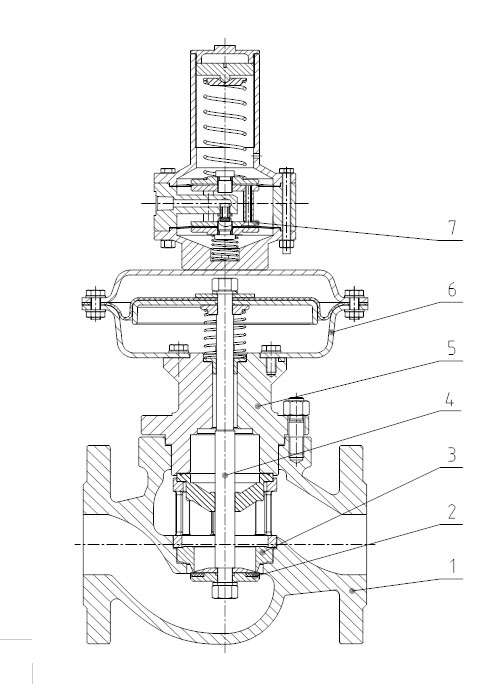

序号零件名称常用材质
1阀 体WCB、CF8、CF8M
2阀 芯NBR、PTFE
3阀 座CF8、CF8M、CF3M
4阀 杆304、316
5阀 盖WCB、CF8、CF8M
6膜 盖20、304
7指挥器QAl9-4、304
8膜 片NBR、EPDM、FKM

1、ZZYP-II标准型的主要技术参数

公称通径DN(mm)1520253240506580100125150
额定流量系数Kv2.546818304570120200320
额定行程L(mm)102030
主阀执行机构(cm2)200400600
公称压力PN(MPa)1.6、CL150
固有流量特性快开
作用方式压闭型(控制阀后型)、压开型(控制阀前型)
阀结构型式单座
固有可调比R30
调节精度(%)±5
减压比500︰1
介质温度(℃)气体<120℃
允许泄漏量Ⅵ、零泄漏(软密封)
法兰连接形式PN1.6MPa按HG/T20592-2009 RF,阀体突面
压力调节范围(KPa)

0.3~2.5、0.5~5、2~10、5~20

10~30、20~60、40~80、60~100

2、ZZYP-II标准型的主要技术参数     KV≤4

公称通径DN(mm)15    20   25
阀座直径dn(mm)20
额定流量系数Kv0.20.320.50.81.21.62.54

注:1、特殊要求可按照客户指定生产;

2、法兰可按ANSI、JIS等法兰标准制造;

3、小流量时,阀座直径不变,通过阀芯节流件达到用户要求。

带指挥自力式压力调节阀选型样本下载
