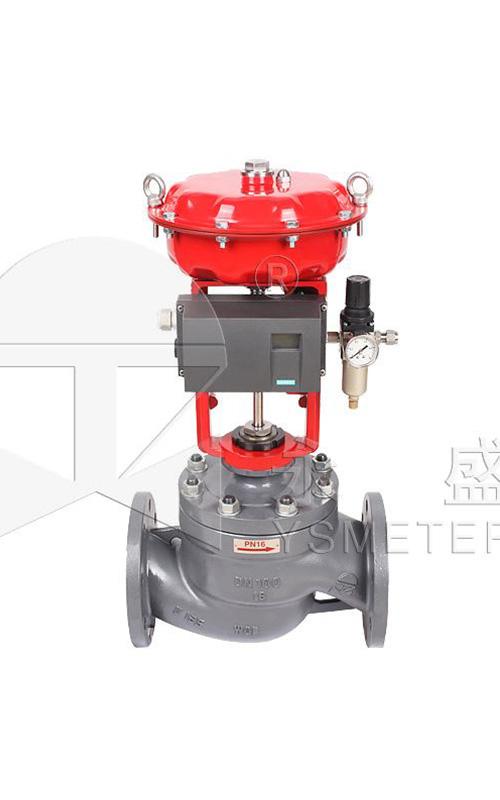

YSIQ(D)20系列气/电动智能压力平衡型单座调节阀是国家2010年火炬计划项目,拥有多项国家专利。该阀采用了通用性及互换性强的模块化设计,结构紧凑。带有平衡孔的阀芯加上进口的密封环,实现特殊的双线密封,适用于各种高压差的场合,满足用户的使用要求。双面均可使用的阀座与阀体压紧式的连接方式,有效提高了阀门的密封等级和稳定性,并且使用维护极为方便,从而极大提高了调节阀的综合性能。



YSIQ20系列气动智能压力平衡型单座调节阀配用ZM10型多弹簧高强度执行机构和智能型阀门定位器;YSID20系列电动智能压力平衡型单座调节阀配用智能型电动执行机构。



ZM10型多弹簧高强度执行机构采用模块化设计,可在现场方便更换正、反作用形式,并能对弹簧进行有效的防腐蚀保护,从而延长了执行机构的使用寿命,方便了用户的使用。执行机构与智能电气阀门定位器的配套采用了无管路连接的设计,提高了调节阀的抗震性能、使用稳定性与调节精度,满足对工况的精确调节。



本系列产品有标准型、低温型、波纹管密封型等多种型式。产品公称压力等级有PN(MPa)1.6、2.5、4.0、6.4、10.0(150lb、300lb、600lb);阀体口径范围DN(mm)40~400(1-1/2”~16”);适用流体温度-196~+595℃范围内多种档次;泄漏量标准有Ⅳ级、Ⅴ级、VI级(软密封);流量特性有直线、等百分比。多种品种规格可供选择。

气动YSIQ20:

定位器接收标准电流信号或计算机信号,转换为阀位设定值,执行机构的直线位移通过连接装置转换为角度位移,并由位置传感器测得,反馈至微处理器。

微处理器将实际阀位反馈值和设定值进行比较,检测到偏差后,根据偏差大小和方向输出脉宽调制指令(PWM)到压电阀,压电阀按控制指令调节膜头进气量或排气量。





电动YSID20:

标准电流信号或计算机信号经A/D转换后,进入智能型电动执行机构的智能信号采集控制单元。

信号采集控制单元随时检测输入信号和位置反馈信号,当两个信号不平衡时,根据偏差大小和方向输出脉宽调制指令(PWM)到双向可控硅,使其导通并带动电机向减小偏差的方向运转,进而带动减速机构并改变阀门的开度。



控制模式

控制模式采用PWM(Puise Width Modulation)驱动;

全速状态:当控制偏差很大时,输出连续信号;

中速状态:当偏差不大时,输出脉冲信号;

慢速微调:当偏差很小时,输出更小的脉冲信号;

保持定位:当偏差小到阀门调节精度范围内,没有控制指令输出。

序号零件名称常用材料
1阀  体WCBWC6CF8CF8M
2阀  座304、316+堆焊司太莱合金316+堆焊司太莱合金
3阀芯常温型304、316316
高温型410+热处理、316+渗氮316+渗氮
4阀  笼304、316316
5导向套常温型304、316316
高温型410+热处理、316+渗氮316+渗氮
6阀  杆304、316316
7阀  盖WCBWC6CF8CF8M

*以上为常用材料,具体牌号以订货合同为准。

形    式压力平衡型单座
公称通径DN40~DN600(1-1/2”~16”)
公称压力PN16、25、40、64、100(150lb、300lb、600lb)
固有流量特性等百分比、直线、快开(用于切断阀)
固有可调比50﹕1
上阀盖形式标准型:-10~+230℃
散热型:-45~ -10℃或超过230℃的场合(注意所选材质的压力温度额定值)
低温加长型:-45~-100℃、-100~-200℃
阀座泄漏量Ⅳ级、V级
序号项   目标准型智能阀散热、低温型智能阀
1基本误差<(%)±1±2.5
2回    差<(%)12.5
3死    区<(%)0.41
4始终点偏差<(%)±1±2.5
5 额定行程偏差<(%)+2.5+2.5

注:本产品性能指标高于GB/T4213-2008。

Image module

各种固有流量特性相对行程下的相对流量数值 R50

L/Lmax

Q/Qmax

特性

0102030405060708090100
直  线211.821.631.441.25160.870.680.490.2100
等百分比234.376.59.614.120.930.945.767.6100
公称通径行程执行机构型号作用形式:气开作用形式:气关
弹簧数量
3691233366
最小供气压力(MPa)
DN (mm)mmcm20.20.350.420.490.30.450.60.450.6
4020

ZM10-2

320

5.510.010.010.010.010.0
504.59.19.110.09.110.0
65303.77.47.410.07.410.0
803.06.16.110.06.110.0
1002.44.94.99.84.99.8
12560

ZM10-3

720

3.87.79.210.07.710.07.710.0
1503.46.98.29.66.910.06.910.0
2002.75.46.47.55.410.05.410.0
2502.14.35.16.04.38.610.04.38.6
300120

ZM10-4

1510

3.87.68.910.07.610.07.610.0
3503.36.67.79.16.610.06.610.0
4002.85.76.77.95.710.05.710.0
公称通径行程执行机构输出力(KN)
DN (mm)mm2356.51016254060
40205.67.410.0
504.66.110.0
65304.77.810.0
803.96.57.910.0
1003.15.16.49.810.0
125603.95.17.910.0
1503.34.36.610.0
2003.25.08.010.0
2504.06.410.0
3001203.35.48.410.0
3504.67.210.0
4004.06.310.010.0
公称通径DN40~500
公称压力PN1.6~16.0MPa ANSI 150~900lb
介质温度-196~230℃
连接方式法兰式、焊接式
阀盖形式标准型、低温型、波纹管密封型
阀体材质WCB、CF8、CF8M、CF3M
阀内件材质304、304+Stellite、316L、316L+Stellite
流量特性等百分比、线性
泄漏量ANSI Class IV、V
温度℃Class 150Class 300Class 600
LCBWCBWC6CF8CF8MLCBWCBWC6CF8CF8MLCBWCBWC6CF8CF8M
-196~381.901.904.954.959.919.92
-45~381.841.901.904.784.954.959.579.919.92
-5~381.841.961.991.901.904.785.105.164.954.959.5710.210.329.919.92
501.811.921.921.841.844.725.005.164.774.809.4610.110.329.569.62
1001.721.761.761.561.614.514.635.144.084.219.029.2710.298.178.43
1501.571.571.571.391.474.404.515.013.623.858.789.0410.037.267.69
2001.401.401.401.251.374.264.384.883.273.568.548.759.756.547.12
2501.201.201.201.161.204.054.164.623.043.348.118.339.266.106.67
3001.011.011.011.011.013.763.874.232.913.157.547.748.485.806.32
3500.840.840.840.840.843.593.694.012.813.037.187.388.045.606.07
3750.730.730.730.733.643.882.772.967.287.755.545.93
4000.640.640.640.643.443.652.742.916.897.315.485.81
4250.550.550.550.552.883.442.712.875.746.915.425.72
4500.470.470.470.471.993.082.682.814.006.175.375.61
4750.370.370.370.371.352.582.652.732.705.175.305.46
5000.280.280.280.280.882.022.602.671.754.045.205.37
5250.180.180.180.180.511.532.192.571.033.074.775.15
5501.202.002.402.404.004.60
5661.001.902.202.003.804.50



表8.2压力温度额定值(GB/T12224-2015)                                                   MPa

温度 Temp.PN16PN40PN63PN100

温度

Temp.

PN16PN40PN63PN100
ZG230-450ZG0Cr18Ni9
-5~2001.646.310-45~2001.646.310
~2501.43.55.49~3001.43.55.49
~3001.234.87.5~4001.234.87.5
~3501.12.646.6~4801.12.646.6
~4000.92.33.75.8~5200.92.33.75.8
~4250.823.25~5600.823.25
~4350.71.82.84.5
~4450.621.62.54.2
~4550.571.42.33.6

填料材质为PTFE;                   数值受公称压力、压力—温度图表限制;

介质的流向与阀芯关闭的方向相反;    波纹管密封类P2≠0时须重新核对。

金属密封型泄漏等级为Ⅳ级;

特殊检验;                           真空条件下使用;

完全去油、去水处理;                 特殊介质(如氧气);

禁铜处理;                           使用不锈钢连接件;

特殊接口;                           指定涂层颜色。

连接方式:法兰;  螺纹、焊接(须用户指定)

法兰标准:150lb~600lb钢制法兰按HG/T20615-2009

PN16~100钢制法兰按HG/T20592-2009

密封面形式:150lb~600lb、PN16为突面(RF);

PN40、63、100为凹凸面(MFM),阀体为凹面(FM);

结构长度:ASME B16.10、 GB/T17213、 GB/T12221、

阀门设计制造标准:GB/T4213、GB/T17213、JB/T7387、IEC60534、ISA75.01

阀门泄漏量标准:GB/T4213、JB/T7387、IEC60534-4、ANSI/FCI70-2

连接方式、阀体法兰及结构长度可按用户指定的标准制造。如:GOST、DIN、JIS等。
