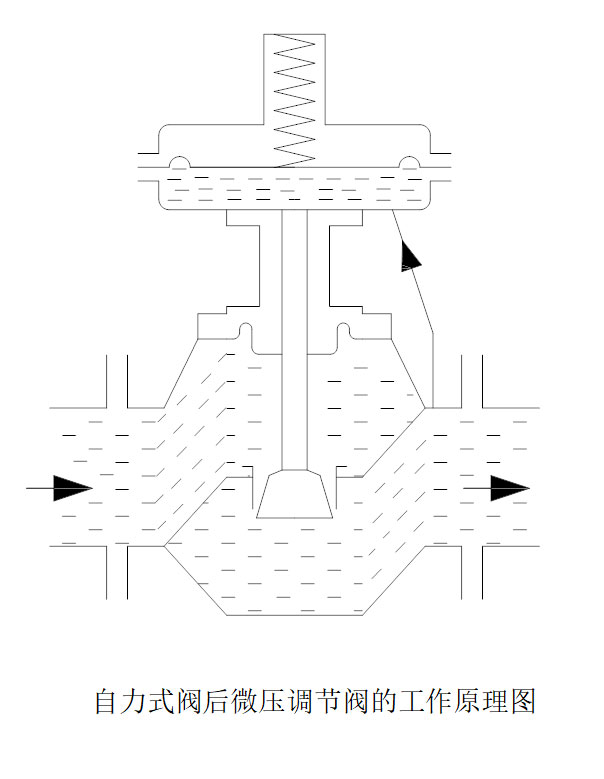

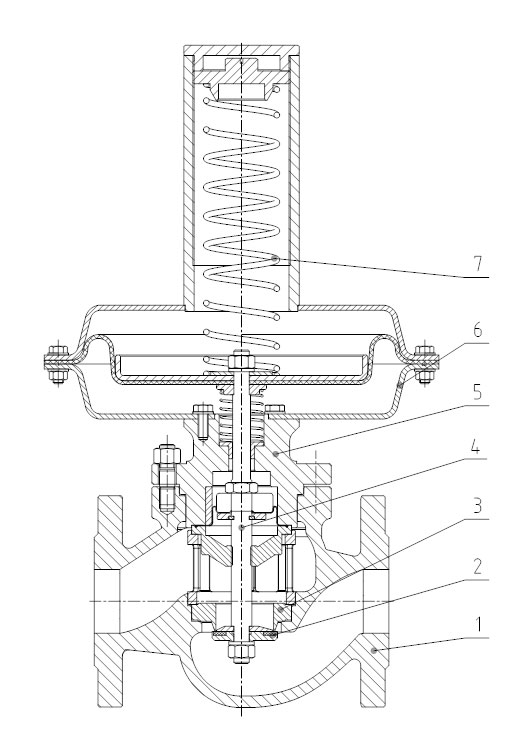

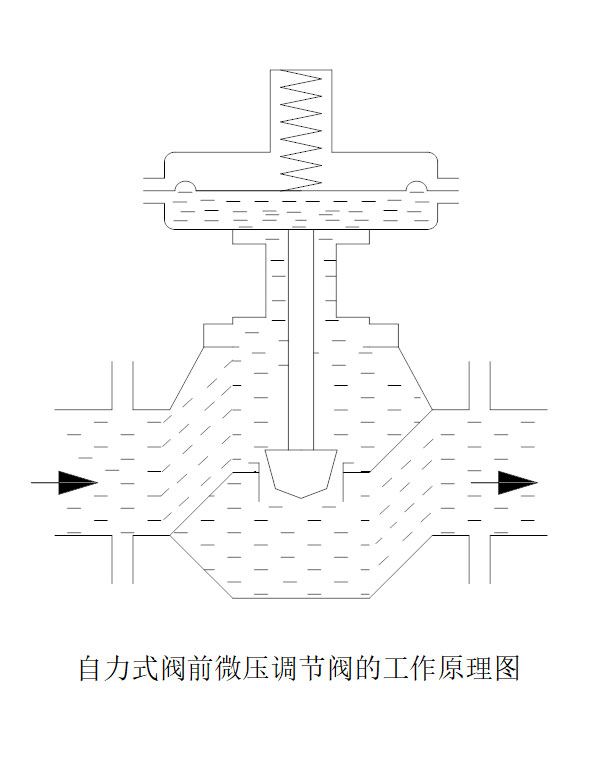

购买咨询ZZV系列自力式微压调节阀ZZV系列自力式微压调节阀是不需要任何外加能源，利用被调介质自身能量而实现自动调节的执行器产品。该产品采用平衡型单座阀快开流量特性调节机构，介质压力稳定，调节精度高，用于微压控制，密封性能安全可靠，在运行期间可任意对设定值进行调整等特点。因而它适用于各种工业炉燃烧系统燃料气体、石油在制品或油库贮罐保护气体与热处理保护气体的微压自动调节等场合。 该系列产品具有以下特点1、无需外加驱动能源，设备费用低；2、结构简单，维护工作量小；3、设定点可调且范围宽，便于用户连续调整；4、阀内采用压力平衡结构，确保介质压力稳定;5、本体取压，管路安装方便；6、无填料、无摩擦式活动组件，调节灵敏、控制精度高。 工作原理1、自力式阀后微压调节阀的工作原理：自力式阀后微压调节阀(B型),其初始阀芯的位置在开启状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，P2并经过导压管输入下膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀门的开度，从而控制阀后的压力。当阀后压力P2增加时，P2作用在膜片上的作用力也随之增加。此时，膜片上的作用力大于弹簧设定的反作用力，使阀芯关向阀座位置，导致阀的开度减小，P2降低，直到膜片上的作用力与弹簧的反作用力相平衡为止，从而使P2降为设定值。同理，当阀后压力P2降低时，动作方向与上述相反。2、自力式阀前微压调节阀的工作原理：自力式阀前微压调节阀(K型),其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2，同时P1经过阀内腔直达下膜室作用在膜片上，其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀门的开度，从而控制阀前的压力。当阀前压力P1增加时，P1作用在膜片上的作用力也随之增加。此时，膜片上的作用力大于弹簧设定的反作用力，使阀芯远离阀座位置，导致阀的开度减大，P1降低，直到膜片上的作用力与弹簧的反作用力相平衡为止，从而使P1降为设定值。同理，当阀后压力P1降低时，动作方向与上述相反。 主要零件常用材料序号零件名称常用材质1阀体WCB、CF8、CF8M2阀座304、3163阀芯NBR、PTFE4阀杆304、3165阀盖304、3166膜盖20、3047弹簧60Si2Mn、50CrVA8膜片NBR、EPDM、FKM 规格与技术参数1、ZZV标准型的主要技术参数in(DN)1/2”（15）3/4”(20)1”(25)1 1/4”(32)1 1/2”(40)2”(50)2 1/2”(65)3”(80)4”(100)5”(125)6”(150)额定流量系数Kv2.546818304570120200320额定行程L(mm)102030执行机构型式薄膜式：600、200、100cm2（根据压力选择相应执行机构大小）公称压力PN(MPa)1.0、1.6、CL150固有流量特性快开作用方式压闭型（控制阀后型）、压开型（控制阀前型）阀结构型式单座压力平衡型固有可调比R30调节精度(%)±5介质温度(℃)气体＜120℃允许泄漏量Ⅵ、零泄漏（软密封）法兰连接形式PN1.6MPa按HG/T20592-2009 RF，阀体突面压力调节范围(KPa)0.3～3、0.5～5、4～12、10～3020～60、40～80、60～1002、ZZV标准型的主要技术参数 KV≤4公称通径DN(mm)15 20 25阀座直径dn(mm)20额定流量系数Kv0.20.320.50.81.21.62.54注：1、特殊要求可按照客户指定生产，2、法兰可按ANSI、JIS等法兰标准制造；3、小流量时，阀座直径不变，通过阀芯节流件达到用户要求。 新型自力式微压调节阀选型样本下载
